Von der Zeichnung bis zum Prüfbericht – durchgängige Qualität für Ihre Daten!

REITEC.QCC – Quality Control Center

REITEC.QCC ist das Quality Control Center für Ihre Fertigung. Es bringt Ihre Prüfpläne aus PDF Dateien oder dem CAD direkt an den Messplatz. Prüfer sehen die Zeichnung mit allen Prüfmerkmalen, erfassen Messwerte von Hand, per Messgerät oder Datei-Import und erhalten auf Knopfdruck einen vollständigen Prüfbericht. Ohne Abtippen, ohne Excel-Listen, ohne Medienbruch.

Demo anfordern

Ihre Vorteile auf einen Blick

Zeit sparen

Merkmale nicht mehr abtippen, Berichte nicht mehr zusammenstellen

Fehler vermeiden

Toleranzen kommen direkt aus der Zeichnung, Bewertung automatisch

Nachweisen können

lückenlose Dokumentation je Messwert, Prüfmittel und Prüfer

Lieferanten einbinden

gleiche Prüfpläne, gleiche Berichte, ein System

Prüfpläne direkt aus einer PDF Datei

Mit REITEC QCC können Sie Zeichnungen im PDF Format direkt analysieren und auswerten, Maße, Toleranzen, Fasen, Bohrungen und Oberflächen werden vollautomatisch erkannt. Ebenso können Sie die Prüfmerkmale aus den bekannten CAD AddIns REITEC.Testplan für SolidWorks und REITEC.Testplan für Inventor in REITEC.QCC übertragen.

  • Maße, Form- und Lagetoleranzen, Oberflächen, Fasen, Bohrungen
  • Passungen (z. B. H7) und Allgemeintoleranzen (z. B. ISO 2768-m) inklusive Bezeichnung
  • Kompletter Editor (Funktionsumfang wie REITEC.Testplan Author)
  • Mehrblättrige Zeichnungen, Mehrfachelemente (z. B. 4×) wahlweise einzeln geprüft
  • Prüfplantypen: z. B. Serien- und Erstmustermerkmale in einem Plan, im Prüfauftrag wählbar
  • Export der Prüfplandaten als Excel oder im Q-DAS-Format (DFD) mit eigener Feldzuordnung

QCC Editor Prüfmerkmale

Prüfen am Tablet oder PC

Die Zeichnung steht im Mittelpunkt: Merkmal antippen, Wert eingeben, fertig. Ein Toleranzbalken zeigt sofort, ob der Wert in Ordnung ist.

  • Eingabe als Istmaß, als Abweichung vom Sollmaß oder zu einem Bezugsmaß
  • Attributive Prüfung mit Lehren (i. O. / n. i. O.)
  • Form- und Lagetoleranzen normgerecht bewertet: Eingabe als Koordinaten (Δx/Δy), Versatz oder Messuhr Max − Min – REITEC.QCC rechnet die Abweichung in Zonengröße um
  • Fotos je Prüfpunkt direkt mit der Kamera des Geräts
  • Optimiert für Desktop und Tablet, mit großer Bildschirmtastatur

Prüfung mit Zeichnung und Toleranzbalken

Messwerterfassung

Messgeräte anbinden

Digitale Messmittel, z. B. Bluetooth-Messschieber, übertragen ihren Wert direkt in das Merkmal, das am Messplatz gerade gewählt ist. Die Anzeige aktualisiert sich live, auch auf anderen Geräten. Die sichere Anbindung erfolgt per API-Key je Standort bzw. Messplatz, ergänzt durch eine offene Schnittstelle für eigene Messsoftware.

Messwerte importieren

Ergebnisse aus Koordinatenmessmaschinen oder anderen Systemen übernehmen Sie direkt per Datei. Unterstützt werden CSV und Excel für einzelne Prüfmuster sowie das Q-DAS-Format (DFQ, DFD/DFX) für viele Teile auf einmal. In einer Vorschau vor der Übernahme können Sie die Zuordnung zu Merkmalen und Mustern prüfen und anpassen.

Rückverfolgbar bis zum einzelnen Wert

Zu jedem Messwert ist dokumentiert, wer ihn wann, wie und womit erfasst hat – ob manuell, per Messgerät oder per Import mit Dateiname. Auch das verwendete Prüfmittel wird mit Nummer und Bezeichnung gespeichert.

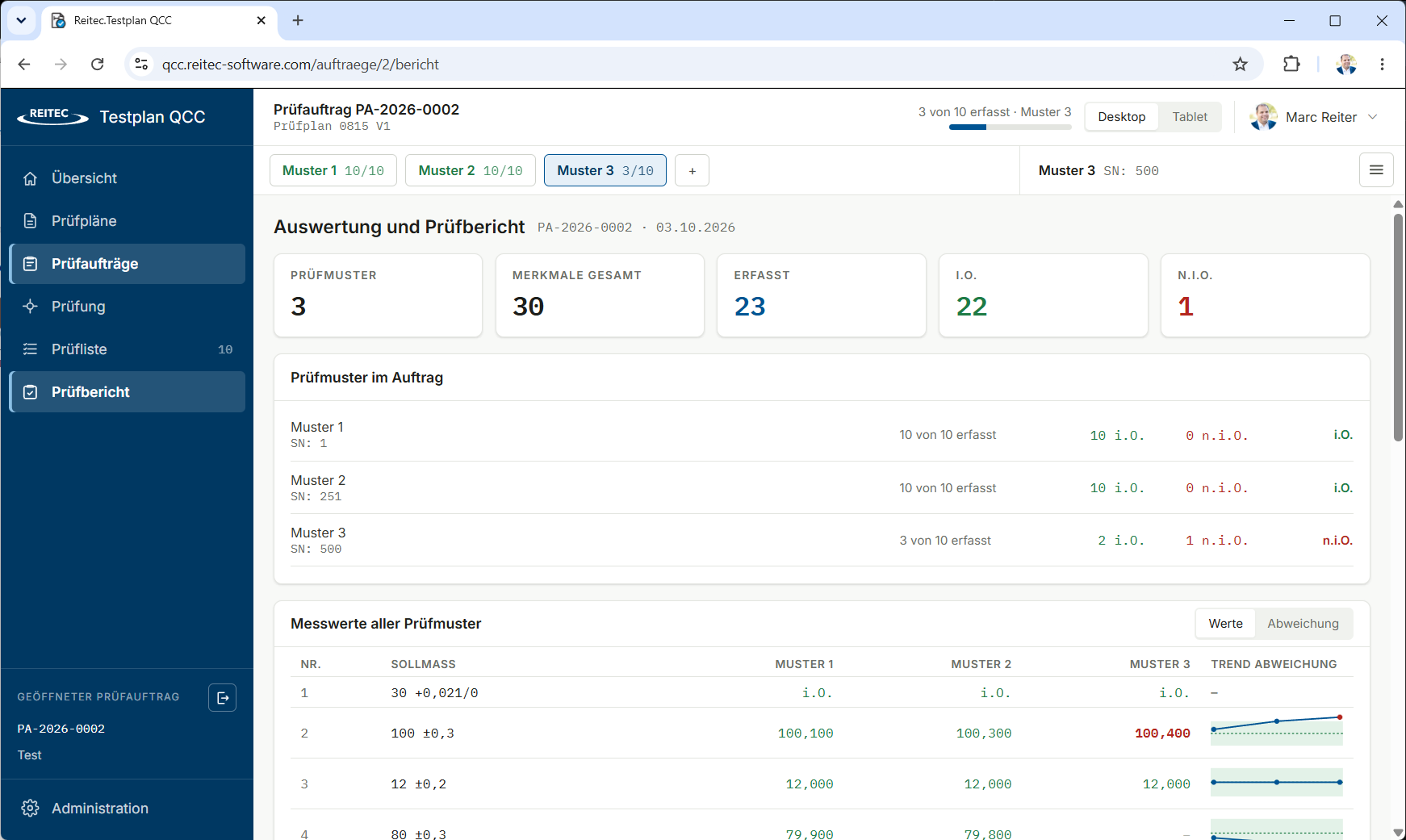

Prüfberichte auf Knopfdruck

Der Prüfbericht zeigt alle Merkmale über alle Prüfmuster, wahlweise als Istwerte oder als Abweichung vom Sollmaß, mit Trendverlauf je Merkmal.

  • PDF-Bericht mit Kennwerten, Prüfmitteln und Fotos
  • Maschinen- und Prozessfähigkeit (Cm/Cmk, Cp/Cpk) mit Trend und Verteilung je Merkmal
  • Eigene Berichtsvorlagen mit integriertem Report-Designer: Ihr Logo, Ihr Layout
  • Geeignet als Grundlage für Erstmusterprüfberichte

REITEC.QCC Prüfbericht Maschinenfähigkeit

Lieferanten einbinden

Weisen Sie Prüfaufträge direkt Ihren Lieferanten zu. Sie erfassen die Messwerte selbst in REITEC.QCC und sehen dabei nur die Aufträge, die Sie ihnen freigeben.

  • Kein Datenversand per E-Mail, keine Rückfragen zu Versionen
  • Ergebnisse stehen sofort bei Ihnen zur Verfügung und zur Freigabe bereit

Wie das im Wareneingang abläuft, zeigt unser Ratgeber Wareneingangsprüfung digital.

Klare Abläufe und Rollen

Vom Anlegen des Auftrags über die Prüfung bis zur Freigabe ist jeder Schritt definiert.

  • Rollen für Prüfplanung, Auftragsplanung, Prüfer, Freigabe und Administration
  • Prüfung abschließen, freigeben oder zurückweisen, archivieren

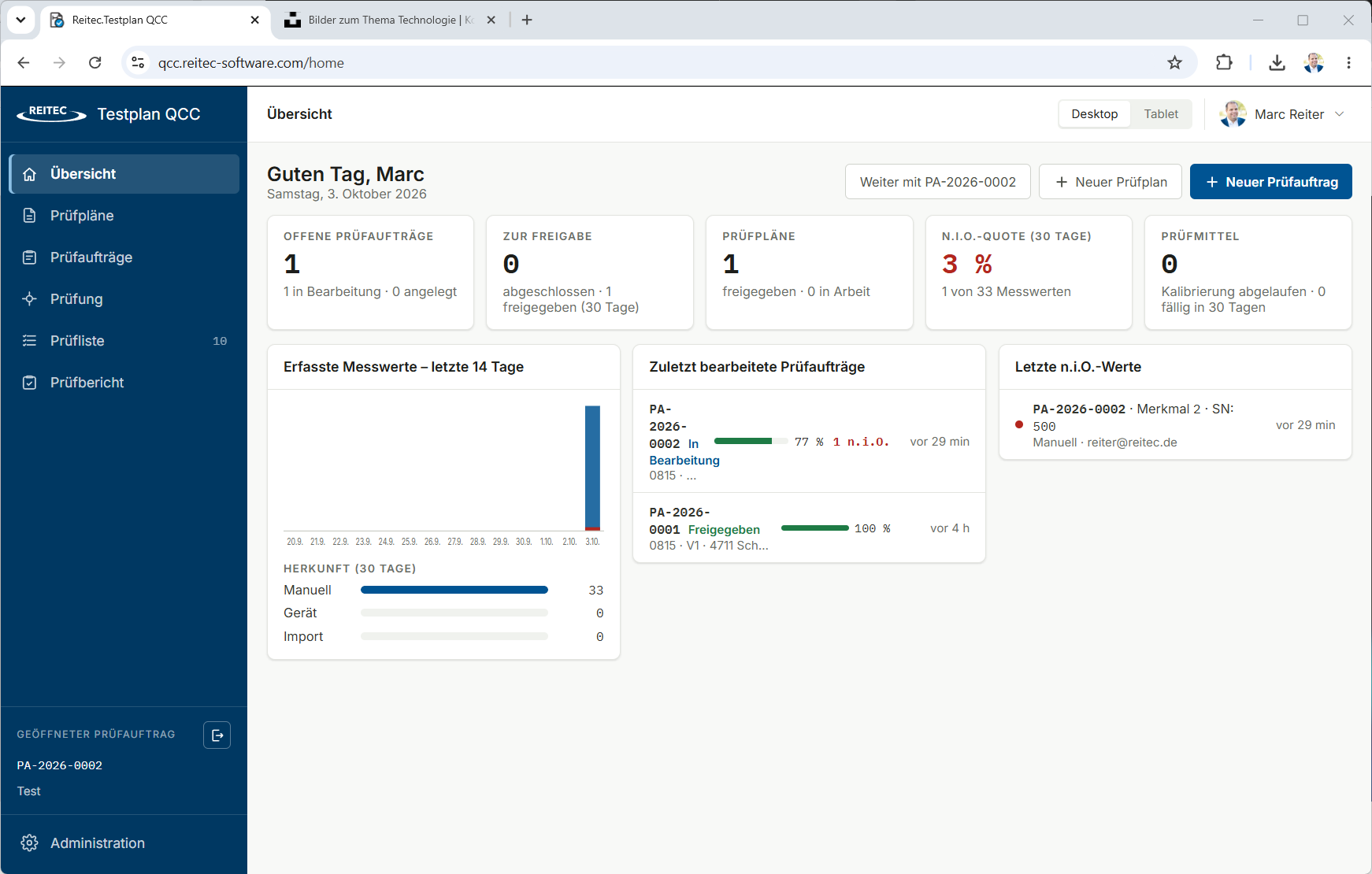

  • Übersicht nach der Anmeldung: offene Aufträge, anstehende Freigaben, n. i. O.-Quote, Prüfmittel mit fälliger Kalibrierung

Was passiert mit meinen Daten?

Zeichnungen, Prüfpläne und Messwerte enthalten Ihr Fertigungs-Know-how. Deshalb ist bei REITEC.QCC klar geregelt, wo diese Daten liegen und wer sie zu sehen bekommt.

  • Keine Installation am Arbeitsplatz, läuft im Browser
  • Ihre Daten bleiben in Deutschland
    REITEC.QCC wird in einem Rechenzentrum in Düsseldorf betrieben. Ihre Daten verlassen Deutschland nicht.
  • Verschlüsselte Übertragung
    Die Verbindung zu REITEC.QCC ist durchgehend per HTTPS verschlüsselt.
  • Tägliche Datensicherung
    Ihre Daten werden täglich gesichert.

Daten sollen das Haus gar nicht verlassen? On-Premises auf Anfrage
REITEC.QCC ist auch als On-Premises-Lizenz zur Installation auf Ihren eigenen Servern erhältlich. Lizenz und Installation stimmen wir auf Anfrage mit Ihnen ab.

Angebot anfordern Demo anfordern

Jetzt testen

Fordern Sie eine Demo an. Wir zeigen Ihnen REITEC.QCC mit Ihren eigenen Zeichnungen.

Demo anfordern

Q-DAS ist eine eingetragene Marke der Hexagon AB bzw. ihrer Tochtergesellschaften. Autodesk Inventor ist eine Marke von Autodesk, Inc.; SolidWorks ist eine Marke von Dassault Systèmes.
